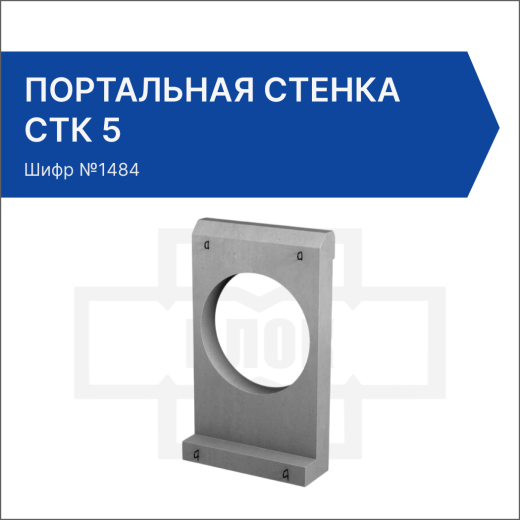

Описание портальной стенки СТК 5
Портальная стенка железобетонная (СТК 5) Шифр №1484 применяется для устройства опор мостов, путепроводов и других инженерных сооружений. Изделие изготавливается из высокопрочного бетона с армированием стальной арматурой, что обеспечивает его прочность, устойчивость к нагрузкам и долговечность.
Применение портальной стенки СТК 5
Портальная стенка СТК 5 используется как несущий элемент для строительства опор мостов, путепроводов, эстакад и других инженерных конструкций. Она служит важной частью системы, обеспечивающей устойчивость сооружения, защиту от деформаций и долговечность. Для монтажа могут применяться дополнительные элементы: закладные детали, анкерные болты и другие комплектующие.
Типы портальных стенок
Портальные стенки железобетонные подразделяются на несколько типов в зависимости от размеров и назначения:
- СТК: стенка портальная;
- СТО: стенка опорная;
- СТД: стенка доборная;
- СТП: стенка промежуточная.
Размеры зависят от типа: длина 2720–3000 мм, ширина 1220–1500 мм.
Основные параметры, размеры и характеристики
- Длина L, мм: 2720
- Ширина b, мм: 1220
- Масса, тонн: 2,5
- Объем бетона, м³: 1,01
- Геометрический объем, м³: 2,257
- Расход стали, кг: 56,2
Закладные детали
- Каркас КП 83: основной армирующий элемент;
- Каркас КП 88: дополнительный армирующий элемент;
- Каркас КП 93л: левосторонний каркас для усиления;
- Каркас КП 93п: правосторонний каркас для усиления.
Дополнительные характеристики
- Класс бетона: B30 (марка М400)
- Марка по морозостойкости: F200–F300
- Марка по водонепроницаемости: W6–W8
- Технология изготовления: вибропрессование или формование с использованием высокопрочного бетона.
Нормы загрузки
- Норма загрузки в автотранспорт 20 т, шт: 8
Документы
- Нормативный документ: Шифр №1484
Расшифровка маркировки СТК 5
Маркировка "СТК 5" содержит следующую информацию:
- СТК – стенка портальная;
- 5 – порядковый номер конструктивного исполнения.
Условия транспортировки и хранения
Портальные стенки СТК 5 перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Стенки устанавливаются вертикально или горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.
Контроль качества портальной стенки СТК 5
Каждая портальная стенка СТК 5 проходит многоступенчатый контроль качества в соответствии с Шифр №1484. Проверяются:
- прочность бетона (не ниже класса B30);
- соответствие геометрических размеров проектным данным;
- качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
- морозостойкость и водонепроницаемость бетона;
- точность расположения закладных элементов;
- отсутствие трещин, сколов и других дефектов.
Заключение
Портальная стенка СТК 5 – надежный и долговечный элемент для устройства опор мостов, путепроводов и других инженерных сооружений. Благодаря строгому соблюдению требований Шифр №1484 и использованию качественных материалов, она обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных железобетонных стенок обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ.
Смотрите также:
| Варианты написания товара |
|---|
| Портальная стенка СТК 5 |
| СТК 5 портальная стенка |
| Портальная стенка СТК5 |
| СТК5 портальная стенка |
| СТК 5 |
| СТК5 |
| Портальная стенка СТК 5 Шифр №1484 |
| СТК 5 Шифр №1484 |
| СТК5 Шифр №1484 |
|
ГОСТ/Серия
|
Шифр №1484 |
|
Длина, мм
|
2720 |
|
Ширина, мм
|
1220 |
|
Масса, тонн
|
2.5 |
|
Объем бетона, куб.м
|
1.01 |
|
Класс бетона
|
В30 |
|
Геометрический объем, м.куб
|
2.257 |
|
Сталь, кг
|
56.2 |
|
Закладная 1
|
Каркас КП 83 |
|
Закладная 2
|
Каркас КП 88 |
|
Закладная 3
|
Каркас КП 93л |
|
Закладная 4
|
Каркас КП 93п |
